Монтаж кабеля в металлорукаве применяют на объектах, где требуется защита проводки от механических повреждений, влаги и возгорания. Такая прокладка востребована в производственных помещениях, паркингах, торговых залах, деревянных домах и технических зонах. Рукав из оцинкованной стали или нержавейки снижает риск короткого замыкания и упрощает обслуживание линии.
Работы под ключ включают подбор кабеля по нагрузке, расчет диаметра рукава, прокладку трассы с соблюдением радиусов изгиба и крепление с шагом, установленным ПУЭ. Монтаж выполняют с обязательным заземлением металлорукава и герметизацией соединений в местах ввода. Такой подход повышает срок службы линии и снижает вероятность аварий.
Грамотно выполненный монтаж упрощает дальнейшую замену кабеля без вскрытия стен и снижает затраты на ремонт. Защита проводки в металлорукаве особенно актуальна при скрытой прокладке и в зонах с повышенной нагрузкой на сеть.
В каких помещениях требуется прокладка кабеля в металлорукаве
Прокладка кабеля в металлорукаве обязательна в помещениях с повышенной вероятностью механического воздействия на проводку. К ним относят производственные цеха, складские зоны, автосервисы и паркинги, где кабель может быть поврежден транспортом, инструментом или вибрацией. Металлический рукав принимает нагрузку на себя и сохраняет целостность изоляции.
В зданиях с деревянными перекрытиями и облицовкой такой монтаж применяют как меру защиты от локального перегрева и распространения огня. Рукав ограничивает контакт кабеля с горючими поверхностями и снижает риск повреждений при усадке конструкций.
Помещения с повышенной влажностью
Подвалы, технические этажи, насосные и неотапливаемые пристройки требуют отдельного подхода. Здесь прокладка выполняется в металлорукаве с антикоррозийным покрытием и герметичными вводами. Это защищает линию от конденсата и продлевает срок службы кабеля.
Общественные и коммерческие объекты
В торговых центрах, офисах и местах массового пребывания людей монтаж в рукаве снижает риск повреждений при ремонтах и перепланировках. Защита кабеля упрощает контроль состояния сети и ускоряет замену без вскрытия стен и потолков.
Типы металлорукава для силовых и слаботочных линий
При выборе металлорукава учитывают назначение линии, условия эксплуатации и диаметр кабеля. Для силовых и слаботочных трасс применяют разные типы рукавов, отличающиеся конструкцией и степенью защиты. Неправильно подобранный вариант усложняет монтаж и снижает ресурс проводки.
Для силового кабеля используют металлорукав с повышенной механической прочностью и плотной навивкой. Он выдерживает нагрузку от массы линии и защищает изоляцию при прокладке по бетону, кирпичу и металлоконструкциям.
- Оцинкованный металлорукав без изоляции – подходит для сухих помещений и открытой прокладки
- Металлорукав в ПВХ-оболочке – применяют при наличии влаги и пыли, снижает риск коррозии
- Нержавеющий рукав – используют в агрессивной среде и на объектах с повышенными требованиями к сроку службы
Слаботочные кабели требуют иной подход. Здесь важны компактность и сохранение геометрии трассы, особенно при плотной укладке линий связи и сигнализации.
- Легкий металлорукав малого диаметра – удобен для скрытого монтажа в стенах и потолках
- Рукав с гладкой внутренней поверхностью – снижает риск повреждения оболочки при протяжке кабеля
- Металлорукав с экранирующими свойствами – применяют для защиты линий от электромагнитных помех
Грамотный подбор металлорукава под конкретный кабель упрощает монтаж, снижает износ изоляции и обеспечивает стабильную работу линии на всем сроке эксплуатации.
Подбор сечения кабеля и диаметра металлорукава
Корректный подбор сечения кабеля напрямую влияет на защиту линии от перегрева и стабильность работы сети. При расчете учитывают суммарную нагрузку, длину трассы и условия прокладки. Для групп освещения обычно применяют кабель сечением 1,5 мм², для розеточных линий – 2,5 мм², для силового оборудования – от 4 мм² и выше. Ошибка на этом этапе приводит к нагреву жил и ускоренному износу изоляции.
Диаметр металлорукава подбирают с запасом, чтобы прокладка выполнялась без натяжения и повреждений оболочки. Внутреннее сечение рукава должно обеспечивать свободное размещение кабеля с учетом радиусов изгиба и возможной замены в будущем. Для одиночной линии закладывают не менее 30 процентов свободного пространства.
| Сечение кабеля | Рекомендуемый внутренний диаметр рукава |
|---|---|
| 1,5 мм² | 10–12 мм |
| 2,5 мм² | 12–15 мм |
| 4 мм² | 16–18 мм |
| 6 мм² | 20–22 мм |
При групповой прокладке нескольких линий диаметр рукава увеличивают с учетом суммарного объема кабелей. Такой подход упрощает монтаж, сохраняет целостность изоляции и снижает риск перегрева при длительной эксплуатации.

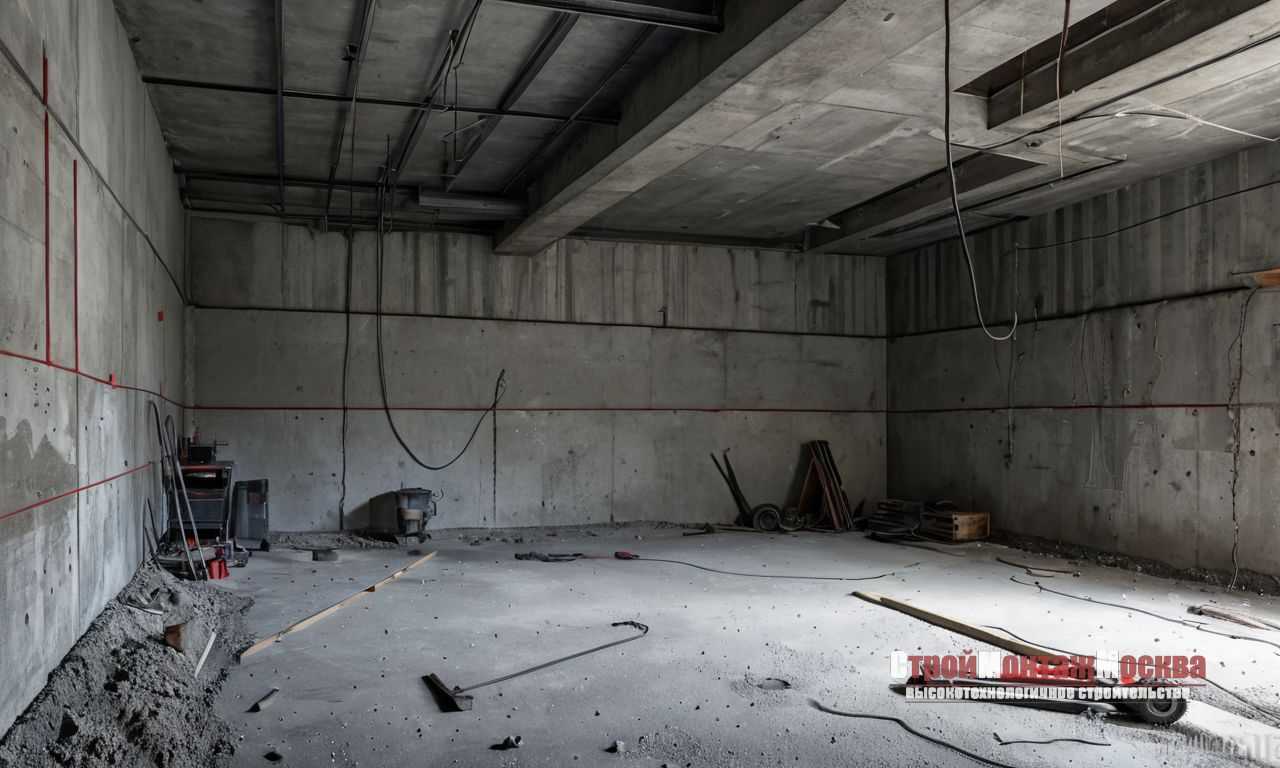

Подготовка трассы и разметка перед началом работ
Подготовка трассы определяет точность и безопасность дальнейших работ. Перед монтажом оценивают материал стен и перекрытий, наличие скрытых коммуникаций и допустимые зоны прокладки. Для бетонных и кирпичных оснований заранее намечают места сверления, для гипсокартона – точки крепления с учетом несущего профиля. Кабель не размещают вблизи труб отопления и водоснабжения, минимальный отступ составляет 100 мм.
Разметку выполняют с учетом будущей нагрузки на линию и требований к защите проводки. Трассу прокладывают по прямым участкам с минимальным количеством поворотов, чтобы снизить износ оболочки при протяжке. Радиус изгиба выбирают не менее шести диаметров кабеля, что сохраняет целостность жил.
Порядок разметки трассы
- Нанесение осей прокладки по стенам и потолку
- Обозначение точек крепления с шагом 400–600 мм
Подготовка основания
- Очистка поверхности от пыли и отслаивающихся материалов
- Проверка прочности основания под крепеж
- Подготовка отверстий и проходов через конструкции
Точная разметка и подготовка основания упрощают монтаж, обеспечивают надежную защиту линии и сокращают время прокладки кабеля без переделок.
Способы крепления металлорукава к стенам и потолкам
Надежное крепление металлорукава напрямую влияет на защиту кабеля и срок службы линии. При выборе способа учитывают материал основания, диаметр рукава и направление прокладки. Ошибки на этом этапе приводят к провисанию, излому трассы и повреждению изоляции.
На бетонных и кирпичных стенах монтаж выполняют с помощью металлических скоб или хомутов с анкерным креплением. Шаг фиксации для горизонтальной прокладки составляет 400–500 мм, для вертикальной – до 700 мм. Такое расстояние удерживает рукав без смещения даже при заполнении кабелем.
К потолкам и металлоконструкциям рукав крепят перфорированной лентой, шпильками или подвесами. Этот способ используют при прокладке длинных участков, где требуется выровнять трассу по высоте. Все точки крепления располагают вне зон изгиба, чтобы не создавать нагрузку на оболочку.
На деревянных поверхностях применяют саморезы с широкими прижимными скобами и обязательной прокладкой негорючей подложки. Такой монтаж снижает передачу вибрации и повышает защиту кабеля при температурных изменениях. Грамотно выбранный способ крепления сохраняет форму рукава и упрощает обслуживание линии.
Заземление металлорукава и требования ПУЭ
Заземление металлорукава обеспечивает защиту кабеля от токов короткого замыкания и снижает риск поражения электрическим током при повреждениях изоляции. В ПУЭ указываются правила соединения металлических оболочек с системой заземления через шины или отдельные проводники, чтобы металл выполнял функцию проводника нулевого потенциала.
При прокладке в рукаве заземляют каждый непрерывный участок, соединяя его с общим контуром здания. Соединения выполняют болтовыми или сварными контактами, а место крепления кабеля внутри рукава не должно создавать напряжение на жилы. Монтаж без заземления снижает защитные свойства металлорукава и увеличивает риск аварий.
В помещениях с повышенной влажностью или металлоконструкциями используют рукав с дополнительным заземляющим проводом, проложенным внутри или снаружи. Защита кабеля достигается равномерным распределением потенциала по всей длине линии и предотвращением образования дуговых разрядов.
Перед вводом в эксплуатацию проверяют сопротивление заземления и целостность соединений, чтобы соответствовать требованиям ПУЭ. Соблюдение этих правил гарантирует долговечность трассы и безопасность прокладки кабеля в металлорукаве.
Проверка линии и ввод в эксплуатацию после монтажа
После завершения монтажа кабеля в металлорукаве проводят проверку целостности трассы и правильности заземления. Защита линии зависит от отсутствия повреждений изоляции и надежности соединений. Перед вводом проверяют, что рукав закреплен без провисаний, а кабель свободно размещен внутри без излишнего натяжения.
Контроль целостности кабеля
- Измерение сопротивления изоляции с помощью мегаомметра
- Проверка непрерывности жил кабеля и отсутствие обрывов
- Осмотр всех соединений и креплений металлорукава
Ввод линии в эксплуатацию
После контроля проводят постепенное включение нагрузки, проверяя температуру рукава и стабильность работы кабеля. Все участки трассы должны оставаться сухими и чистыми. Такой подход обеспечивает долговечность линии и сохраняет защиту кабеля от механических и электрических воздействий.
Регулярная проверка и документирование результатов позволяют своевременно выявить дефекты и поддерживать надежность эксплуатации, особенно в сложных производственных или влажных помещениях.
Что входит в услугу монтажа кабеля в металлорукаве под ключ
Услуга монтажа кабеля в металлорукаве под ключ включает полный цикл работ от проектирования трассы до ввода линии в эксплуатацию. Все этапы направлены на защиту кабеля и сохранение целостности изоляции при прокладке в рукаве. Клиент получает готовую к эксплуатации линию с соблюдением норм ПУЭ и требований безопасности.
Этапы выполнения работ
- Выбор кабеля и металлорукава с расчетом сечения и диаметра под нагрузку
- Подготовка трассы, разметка и сверление оснований для крепежа
- Крепление рукава к стенам, потолкам и конструкциям с соблюдением шагов фиксации
- Прокладка кабеля внутри рукава с контролем радиусов изгиба и натяжения
- Заземление металлорукава и проверка соединений на соответствие требованиям ПУЭ
- Контроль целостности кабеля, измерение сопротивления изоляции и проверка линии под нагрузкой
Дополнительные услуги
- Маркировка кабеля и рукава для удобства обслуживания
- Документирование результатов монтажа и проверок
- Консультации по эксплуатации и замене кабеля без демонтажа рукава
Такой комплексный подход обеспечивает надежную защиту кабеля, упрощает будущие работы по обслуживанию и гарантирует долгий срок службы линии после монтажа.
