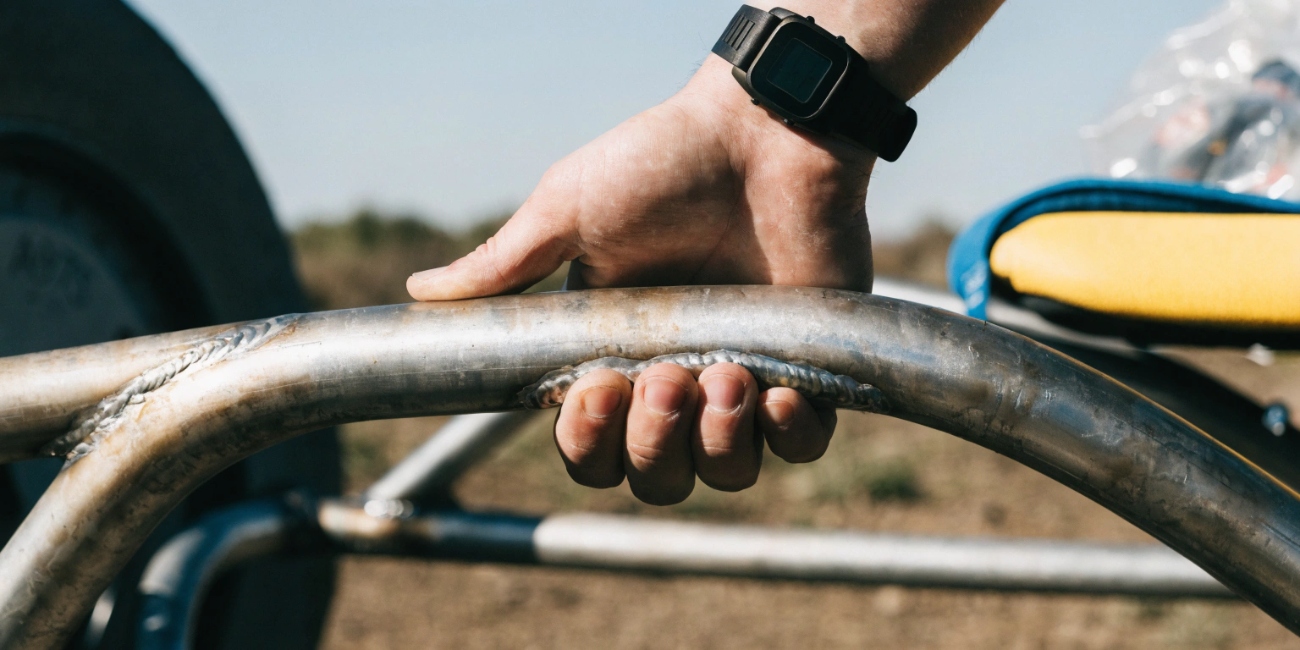

Сборка легкого внедорожника или постройка пространственной рамы своими силами — это высшая точка технического творчества для любого фаната скорости и автомобильного кастома. В голове начинающего конструктора обычно крутятся образы мощного мотора, длинноходной подвески и эффектных прыжков по песчаным дюнам. Однако суровая реальность автоспорта такова, что любой заезд по пересеченной местности — это непрерывная серия жестких ударов, вибраций и запредельных нагрузок на излом. Вся эта кинетическая энергия ложится не на амортизаторы, а на металлическую структуру, которая держит агрегаты и защищает пилота.
Если рама сварена из случайного металлолома, найденного за забором, первый же серьезный прыжок или опрокидывание на бок превратит амбициозный проект в груду скрученного железа. Понимание физики работы трубчатого остова и осознанный выбор сортамента на этапе эскизов — единственный способ построить жизнеспособную машину, а не опасный аттракцион, способный сложиться внутрь при малейшем контакте с грунтом.
Анатомия силовых нагрузок: что происходит со стальным прокатом при переворотах и прыжках по бездорожью
Пространственный каркас багги работает в режиме постоянного стресс-теста, кардинально отличающемся от условий эксплуатации гражданских автомобилей. Силовая клетка пилота должна обладать абсолютной жесткостью на скручивание, чтобы подвеска отрабатывала неровности корректно, а не компенсировалась деформацией самой рамы. При прыжке и жестком приземлении на переднюю ось нижние лонжероны испытывают колоссальные изгибающие моменты, стремящиеся переломить профиль в точках крепления рычагов. Но самый страшный сценарий — это переворот через крышу, так называемые «уши», когда на верхние дуги безопасности мгновенно обрушивается кинетическая энергия летящей полутонной машины. В этот микроскопический промежуток времени стальной прокат обязан сработать как амортизатор: металл должен упруго деформироваться, поглощая удар, но ни в коем случае не лопнуть по живому телу или сварному шву, сохраняя жизненное пространство вокруг человека внутри кабины.
Хром-молибденовый космос против гаражной реальности: ищем разумный технический компромисс для фанового проекта
В профессиональном автоспорте высших достижений, где на кону стоят доли секунды и жесткие регламенты технической комиссии РАФ, царит культ бесшовных холоднодеформированных труб из легированных сталей типа 30ХГСА или заграничного хром-молибденового сплава 4130. Этот металл обладает невероятным пределом текучести, позволяя делать стенки тонкими, а каркас — ультралегким. Но для любительского кастома, постройки прогулочного квадроцикла или легкого дачного багги покупка такого материала превращается в финансовую утопию. Мало того что цена за метр кусается, так этот сплав еще и требует профессиональной сварки в среде аргона с последующим строго контролируемым термическим отпуском всей рамы в гигантской печи для снятия внутренних напряжений. Если вы не планируете штурмовать трассы ралли-рейдов «Дакар», а собираете аппарат для фановых покатушек по выходным, качественная электросварная труба из конструкционной углеродистой стали станет идеальным билетом в мир самодельного машиностроения, обеспечивая достаточный запас прочности при вменяемых затратах.
Сталь Ст3 в прицеле критического анализа: можно ли доверять главному материалу отечественных металлобаз
Основой для большинства бюджетных самоделок становится самый доступный и распространенный прямошовный прокат из обычной углеродистой стали марки Ст3 или ее импортных аналогов общего назначения. В среде профессиональных гонщиков принято пренебрежительно относиться к этому металлу, называя его пластилиновым. Доля правды в этом есть: предел текучести у Ст3 относительно невысок, и при экстремальном ударе она гнется охотнее, чем пружинит. Но именно эта повышенная вязкость и пластичность оборачиваются колоссальным плюсом для начинающего гаражного мастера. Черный металл прощает множество ошибок проектирования и монтажа, он не склонен к образованию усталостных микротрещин от вибраций, как хрупкие закаленные сплавы, а в случае аварии деталь просто согнется, приняв на себя удар, но не разлетится на острые осколки, способные пробить экипировку гонщика.
Расчет геометрии и толщины стенки: как не превратить легкий вездеход в неподъемный броневик
Главная ошибка неопытных самодельщиков при использовании электросварного сортамента — попытка компенсировать характеристики прочности стали за счет избыточной толщины стенок. В ход идут тяжелые водогазопроводные трубы с толщиной три с половиной или четыре миллиметра, из-за чего готовый каркас начинает весить как чугунный мост. Тяжелую машину сложнее разогнать, стандартный мотор от вазовской классики или китайского квадроцикла начинает работать на пределе возможностей, а подвеска быстро разрушается под действием огромных неподрессоренных масс. В любительском машиностроении выработан золотой стандарт геометрии круглого профиля:
- Для главной силовой клетки, дуг над головой пилота и переднего отбойника используют диаметр 38 или 40 миллиметров с толщиной стенки 2.5 миллиметра;
- Для вспомогательных диагональных раскосов, связывающих фермы, достаточно диаметра 30 или 32 миллиметра со стенкой 2.0 миллиметра;
- Для защиты облицовки, подножек и кронштейнов навесного оборудования применяют легкую трубу 20 или 25 миллиметров со стенкой 1.5 миллиметра.
Такое дифференцированное распределение металла позволяет собрать прочную пространственную решетку, удерживая сухой вес рамы в пределах оптимальных семидесяти-девяноста килограммов.
Тонкости гибки круглого профиля: почему классический гидравлический арбалет уничтожает прочность структуры
Процесс формирования плавных дуг безопасности и обтекателей рамы — один из самых ответственных этапов сборки кузова багги. Большинство гаражных мастеров совершают фатальную ошибку, пытаясь согнуть тонкостенную сталь на дешевом строительном гидравлическом трубогибе арбалетного типа. Принцип работы такого агрегата заключается в точечном давлении башмака по центру зафиксированной трубы. В месте изгиба тонкая стенка моментально сминается, профиль теряет форму круга, превращаясь в овальный блин, а на внутренней стороне образуются складки-гофры. Любое изменение круглой геометрии в зоне изгиба — это готовый концентратор напряжений. При перевороте багги труба сломается именно в этом деформированном месте. Для качественной работы необходим трубогиб наматывающего или роликового типа с жестким внутренним дорном или точными сегментными матрицами, которые удерживают наружные стенки от сплющивания, сохраняя идеальное сечение круга по всей дуге.
Проблема продольного шва: как правильно ориентировать скрытую уязвимость внутри пространственной рамы
Поскольку мы ведем речь об использовании электросварного проката, изготовленного методом формовки штрипса и последующей сварки высокочастотными токами, на теле каждого хлыста присутствует продольный шов. Современные заводские технологии делают этот стык невероятно прочным, его сплошность проверяется ультразвуком на комбинате, но с точки зрения сопромата это все равно зона с измененной структурой кристаллической решетки металла. Настоящий мастер кастома всегда учитывает этот фактор при раскрое и стыковке элементов. При сборке силовых дуг трубу располагают так, чтобы продольный шов был направлен внутрь обитаемой зоны кабины или в сторону, противоположную вектору предполагаемого удара. Категорически запрещается пускать заводской шов по внешней стороне изгиба дуги крыши, где металл испытывает максимальное растяжение при формовке и будет подвергаться прямому сминающему воздействию при аварии.
Секреты качественной подгонки стыков: учимся резать идеальные «рыбьи рты» без профессионального нотчера
Сборка пространственного каркаса напоминает трехмерный пазл, где десятки круглых элементов сходятся в одной точке под самыми причудливыми углами. Чтобы сварной шов был монолитным, зазор между сопрягаемыми деталями должен стремиться к нулю. Попытки подогнать круглый торец к окружности соседней трубы при помощи обычной болгарки на глаз приводят к образованию огромных дыр, которые потом приходится заливать толстыми каплями сварочной проволоки. Профессионалы называют операцию торцевания созданием «рыбьего рта». В условиях домашней мастерской для идеальной подгонки используют специальные бумажные шаблоны, распечатанные на компьютерных программах-калькуляторах сопряжений. Шаблон оборачивается вокруг трубы, контур обводится маркером, после чего металл аккуратно подрезается шлифовальным диском и доводится лепестковой насадкой. Идеальный стык должен сидеть плотно, без малейшего люфта, удерживая форму рамы еще до прикосновения сварочного электрода.
Технология сварочных работ: боремся с поводками металла и непроварами в гаражных условиях
Когда все элементы рамы подогнаны и зафиксированы на монтажном стапеле или ровном бетонном полу при помощи струбцин, начинается этап финишной сварки. Использование обычного инвертора для ручной дуговой сварки штучным электродом требует от мастера колоссального опыта: слишком велик риск прожечь тонкую стенку или оставить шлаковые включения внутри шва. Оптимальным выбором для сборки багги является полуавтомат, варящий в среде защитного углекислого газа или его смеси с аргоном. Процесс сварки должен идти строго по схеме крест-накрест короткими прихватками. Если начать варить один узел сплошным швом от начала до конца, локальный перегрев вызовет гигантские температурные поводки, раму поведет по диагоналям, и геометрия подвески будет безвозвратно испорчена. Каждый силовой стык проваривается в несколько проходов с обязательной зачисткой предыдущих слоев от брызг и копоти.
Безопасность как итоговый манифест технического творчества самодеятельного конструктора
Постройка собственного багги или внедорожного карта — это потрясающее приключение, позволяющее прокачать инженерные навыки, освоить работу со сложным инструментом и получить уникальный аппарат для генерации адреналина. Но этот драйв будет по-настоящему чистым и полетным только тогда, когда за спиной пилота стоит жесткая, просчитанная и бескомпромиссно качественная броня из стальных труб. Отказываясь от слепого копирования чужих сомнительных чертежей из интернета в пользу точного понимания физики металлов, вы инвестируете в самое дорогое, что есть в автоспорте — в собственную безопасность и здоровье близких. Пусть ваша рама будет легкой, швы — плотными, а повороты трассы — послушными. Подходите к работе с холодной головой, контролируйте каждый миллиметр изгиба, и тогда построенный своими руками внедорожник подарит вам тысячи километров ярких эмоций и безопасного драйва на любой трассе.
